SMC低壓電纜分支箱產品介紹
我公司生產制造的非金屬外殼母線封閉型0.4kV電纜分支箱，外殼采用采用SMC（玻璃纖維增強聚脂），內部采用全絕緣處理，增加用電安全。該分支箱外形美觀，經濟適用，是居民配電小區，低壓線路改造與升級系統中理想產品。
使用環境條件
海拔高度：≤1000m。
年最高氣溫：+45℃(24h平均值不超過35℃)。
年最低氣溫：-25℃。
環境濕度：月相對濕度平均值不大于90%，日相對濕度平均值不大于95%。
污穢區：IV級污穢區
地震烈度：7.5度，水平加速度0.15g。
風速 : 不超過34m/S。
安裝地點/傾斜度：戶外或戶內 / 傾斜度不大于3℃。
日照強度：0.1W/cm2。
特殊情況另行議定。
箱體結構特點
◆采用SMC箱體，具有高強度、高模量和良好的撞擊性；
◆采用模塊化組合，拆裝方便
◆箱門采用三點定位門鎖，鎖芯加保護蓋，安全可靠，還可根據需要外加掛鎖
◆開門角度大于120度，更換門和活動板無需專用工具
◆落地安裝、桿上安裝、架上安裝和掛墻安裝均可護等級≥IP34D
◆可根據設計需要提供可視窗及獨立操作倉
◆優異的絕緣性，可保證戶內戶外使用的安全
◆良好的耐腐蝕性和耐老化性能，不朽、不銹，既適用于多雨潮濕的沿海地區，也適用于化工、電廠燈特殊的環境中，使用壽命大于40年。

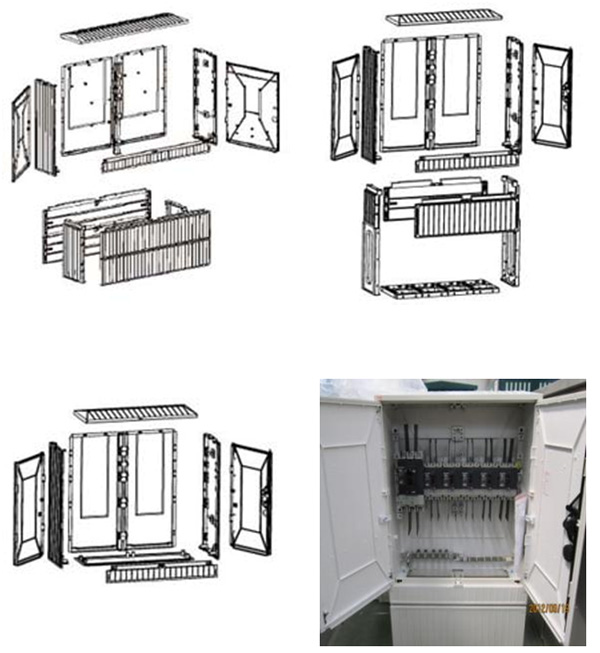

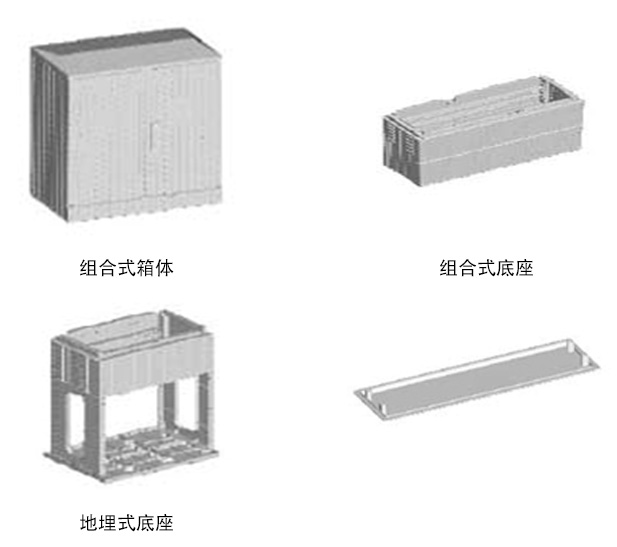

箱體組合方式見下圖
底托-應用于掛墻
安裝方式
母線結構特點：
斷路器式母線結構（回路雙T形母線）：
回路雙T形主母線應滿足在最熱月平均溫度下，載流量不低于630A要求。銅母線純度99.98％；電導率 55（min）；布氏硬度：80～105 HB；母線額定短時耐受電流≥50kA/1s；出線斷路器通過專用轉接器掛接于母線正面，轉接器材料為不含硅樹脂，不含氯元素的熱塑性塑料，溫度穩定性能力：120℃，漏電起痕指數：CTI 200，轉接器掛接的可靠性和穩定性經多個專業部門檢驗并通過認證。
采用先進的標準化封閉母線系統，母線系統及附件應采用表面金屬處理工藝，應有可靠的掛網運行試驗，符合IEC/EN 60439-1標準的封閉母線系統，母線系統采用封閉的不打孔母線掛接技術，為保證原件掛接接觸可靠，要求銅母線最大扭曲度和平直度為1.2mm；弧半徑：0.5mm。
斷路器通過專用優質轉接器在母線上直接掛接,母線連接要求采用專用母線連接夾不打孔連接，連接夾在顯著位置標注旋緊的扭力矩標識，母線裸露部份使用絕緣蓋罩進行母線封閉。
出線斷路器通過專用轉接器掛接于母線正面，轉接器材料為不含硅樹脂，不含氯元素的熱塑性塑料，溫度穩定性能力：120℃，漏電起痕指數：CTI 200。轉接器掛接的可靠性和穩定性經多個專業部門檢驗并通過認證。
A、母線載流量：
水平母線額定電流630A
垂直母排環進環出主回路630A
饋線回路：400 A、250A、160A，100A,40A
B、特殊要求：
1――母排及部件等裸露帶電部分，采用耐氣侯的絕緣材料防護。統包電纜搭火宜采用過渡板，其搭火距離不宜小于600mm；
2――采用電纜下進、出線，其進、出線孔應加裝電纜防護錐，設有電纜固定架，便于電纜的安裝和封堵；
3――中性線落孔數量應大于進出線和接地數量總和，并備有防止脫緊固螺栓；
4――箱體應有良好的通風散熱結構設計（如通風百葉、通風槽等）；
――箱頂蓋和底板可在需要時調整，便于電纜的進出
――箱體外殼、箱頂蓋和基礎底板采用標準化、模塊化、絕緣的結構，方便無工具組合裝配，在采取安全措施條件下可帶電局部更換其外部件。
5――箱體外殼顏色與環境相適應，并涂敷抗紫外線老化涂料或工藝，無特殊要求時，一般采用淺基色調。
6――產品免維護設計，設計使用壽命大于40年。
直列式熔斷器開關式母線結構（全封閉絕緣母線）
采用全封閉絕緣母線，由低壓主元件廠家成套提供，全封閉絕緣母線由金屬底板、銅母線、母線絕緣罩組成。金屬底板由開關柜專用覆鋁鋅板加工而成，金屬底板標準模數寬度為100mm，標準規格400mm-1100mm；銅母線應滿足在最熱月平均溫度下，載流量不低于630A要求，銅母線要求全鍍銀處理；母線絕緣罩應滿足防護等級IP20的要求。
直列式熔斷器開關采用插拔式技術與全封閉絕緣母線相連接，母線不需要打孔，不需要轉接器或其他附件。
――額定電壓0.5kV。
――殼體額定電流160A、630A。
――熔體額定電流4A~600A。
――限制短路電流50 kA（500V）。
――極數：3極
――開關配有專用電纜連接線夾，電纜與開關連接時無需壓接接線端子。
――低壓電氣元件生產廠必須通過國家“3C”（china compulsory certification）強制性認證。
――開關內所有導電銅材均須采用電解銅，并應全部鍍銀處理。
――應在開關面板上有熔絲跳閘、合閘到位的明顯指示，并具備通信接口
C、技術參數：
額度電壓 500V
絕緣電壓 1000V
額定電流 630A
短時耐受電流，1S 40KA，水平母線額定電流630A 防護等級≥IP34D
